SWV TEST

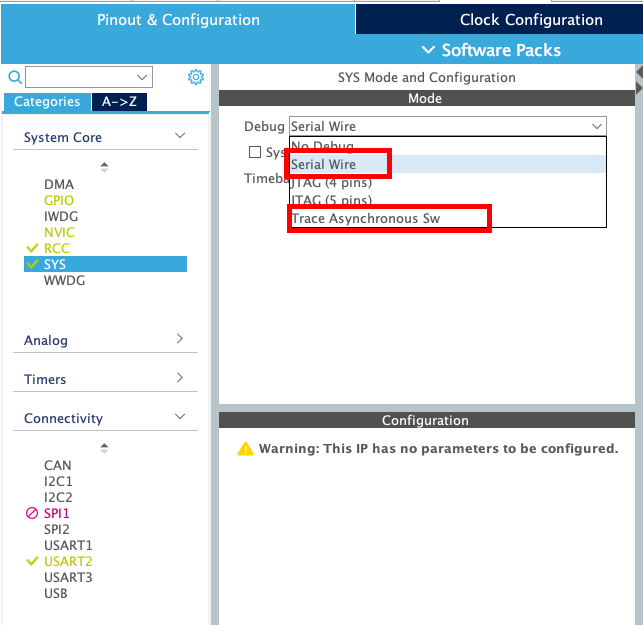

serial wire, trace asynchronous check

64MHz check



enable체크 하고. core clock 를 앞에 core clock 에서 설정한 값하고 맞추면 된다.



live expression 으로 변수값이 변화하는지 확인(toggle)



설정함(어떤 변수를 출력할지?)



변수 추가



trace 시작한다고 누름

시작 누르면 표시가 된다.





ps.

1. clock 주파수를 맞춰야 한다.(60MHz)

2. serial wire enable check

3. trace 시작한다고 꼭 표시

4. debug mode 는 serial wire 혹은 trace as... 두개다 된다.

5. mcu에서 swo단자가 있는지 꼭 확인(072rb는 swo 단자가 없어서 안된다.) 그래서 103으로 테스트진행
